太陽能發電設備在趙校

建設的構思：

是項發電設備是要有實用性，同時又不應因供電器材的穩定性與否，最終造成學生上課的不便。因此，直接對課室供電便不是一個可以考慮的選項；至於對樓梯、走廊等照明設備的供電，因這些位置的照明並不經常使用，容易做成發電設備的閒置。為配合校舍人流及照明的最大化使用，故最終擬定由太陽能所產生的電源提供給校舍四樓男廁的兩套合共四支光管使用。

以下將以圖文並重的方式，介紹本校是項設備的運作流程：

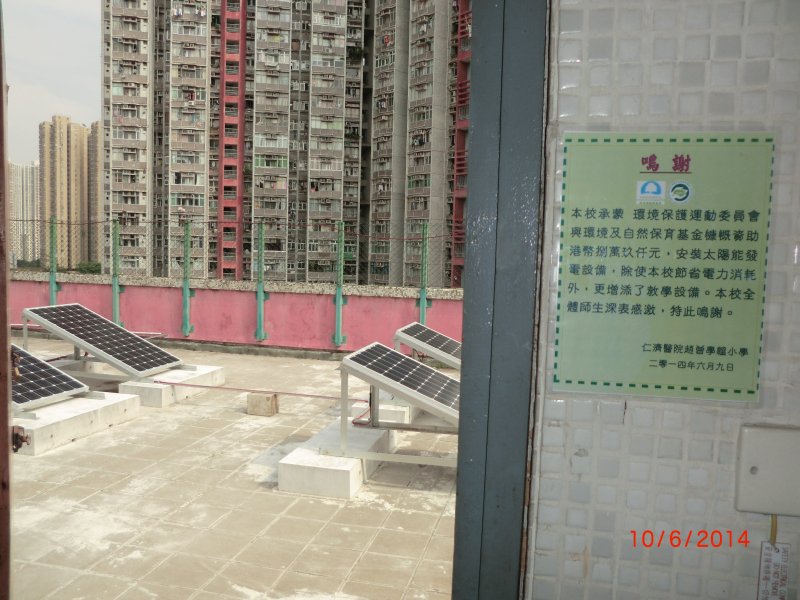

1.

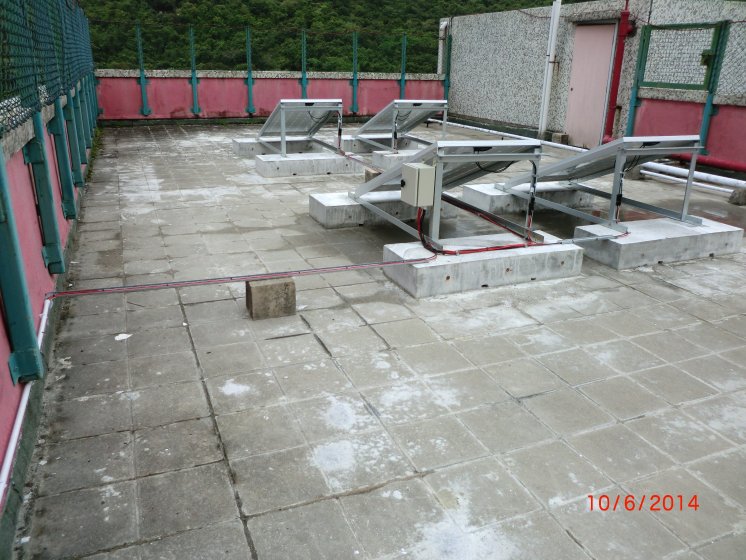

天台入口外望，便能觀察太陽能發電設備的外觀。
2. 　

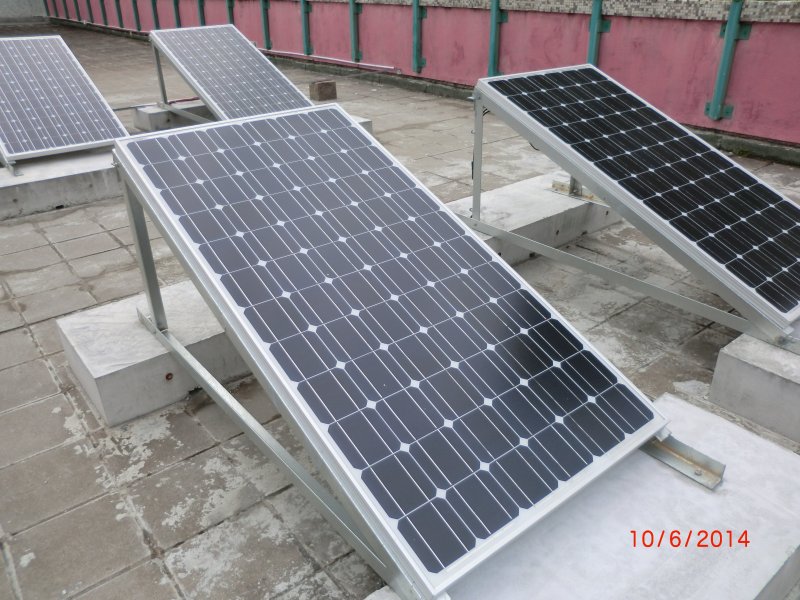

校舍天台的四塊太陽能發電板。

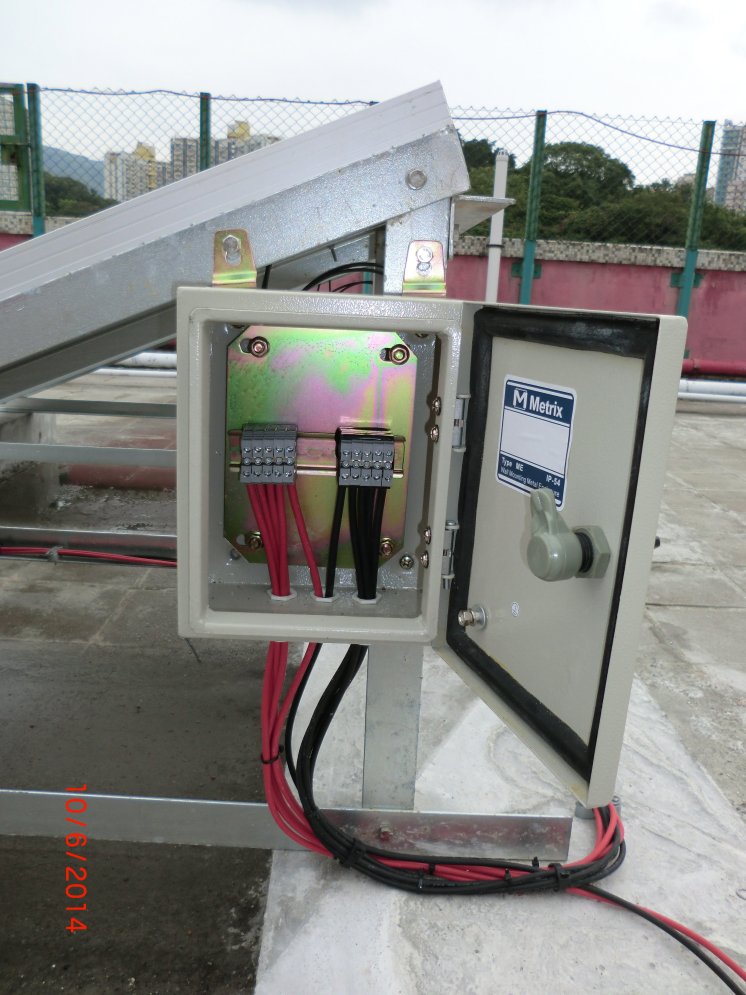

3.

四塊太陽能板的接線器，合四為一，紅色為直流電正極，黑色為負極。
4.

電線靠天台的牆邊延伸。
5.

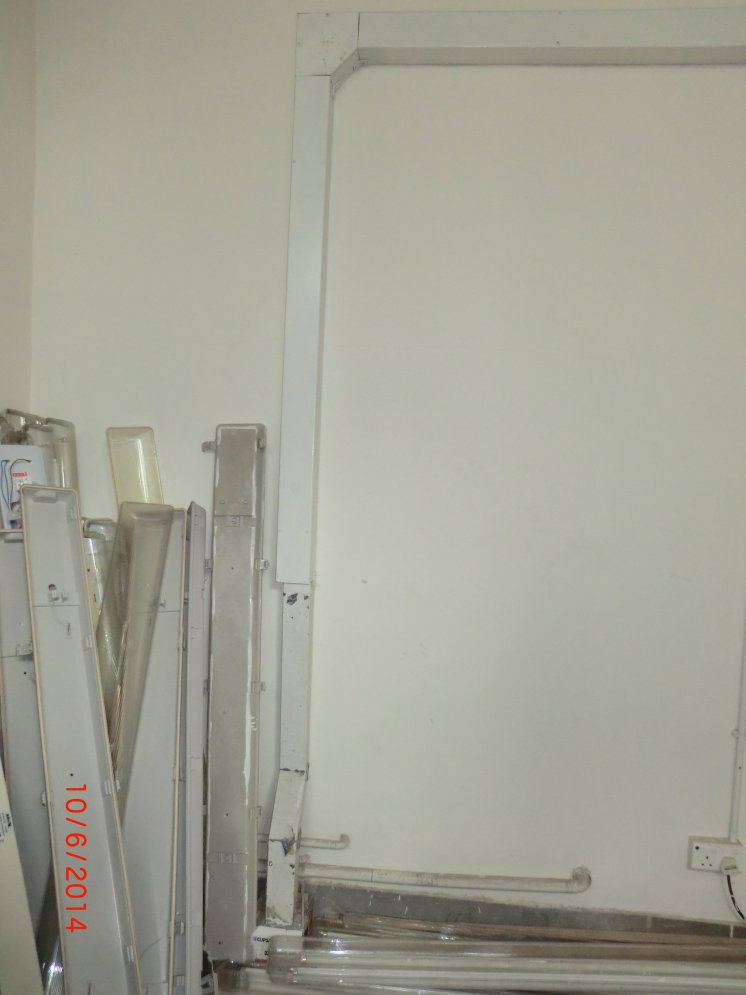

經天台的低壓電線糟，把電力引到四樓電掣房內。
6.

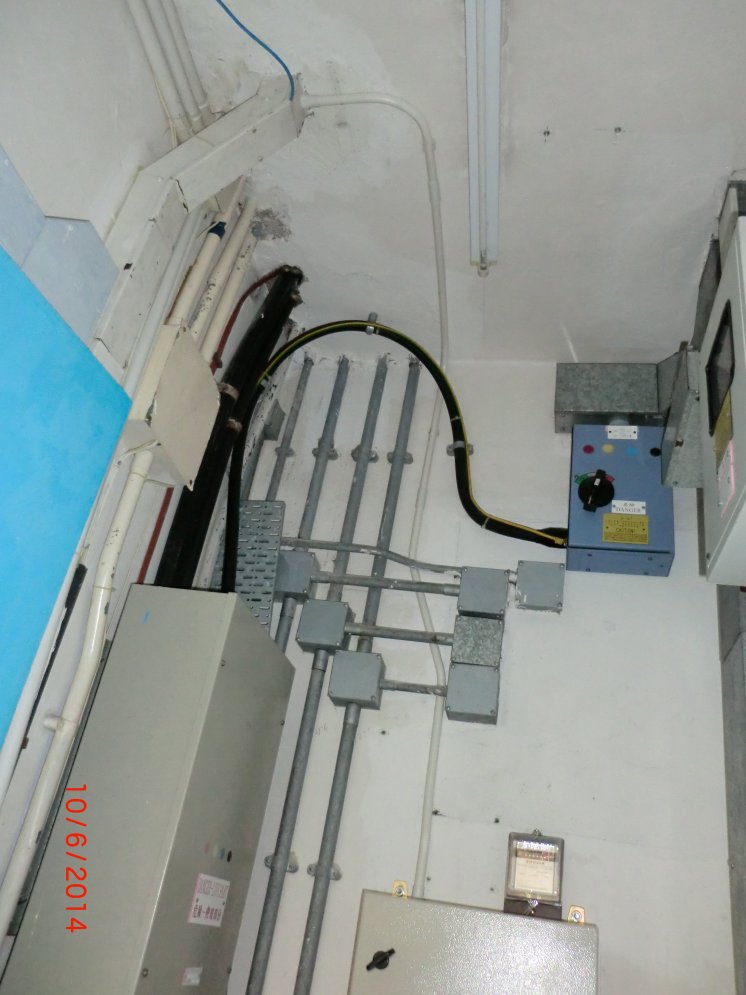

在四樓電掣房天花頂的低壓電糟經塑料管引出直流電。

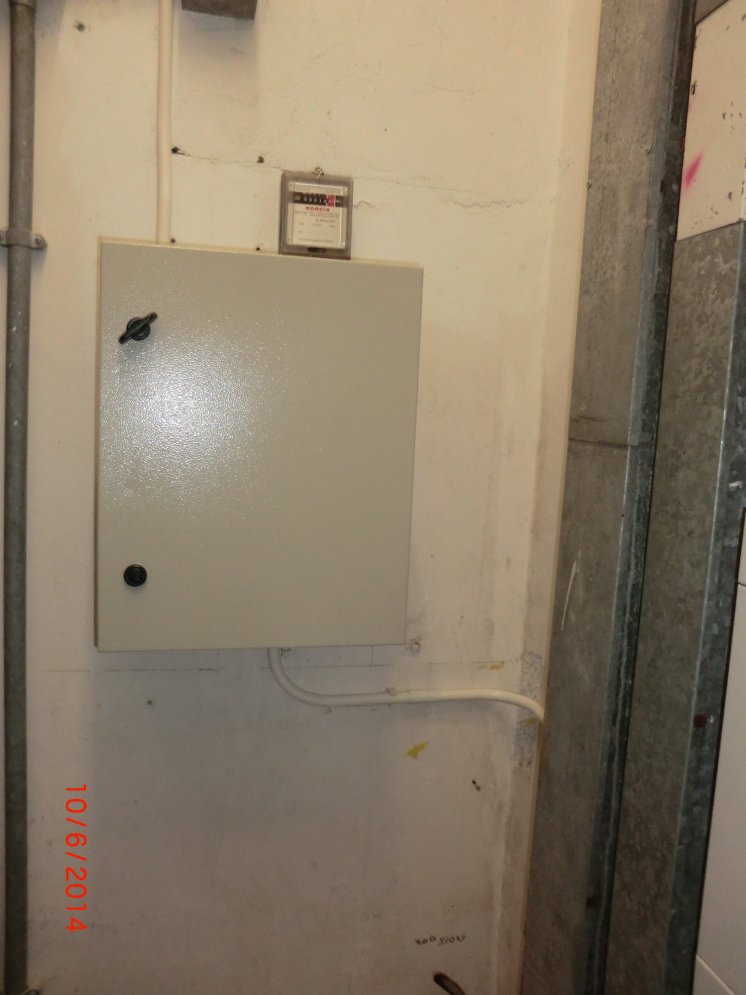

7.

直流電被導引至這四樓電掣房的電箱內。
8.

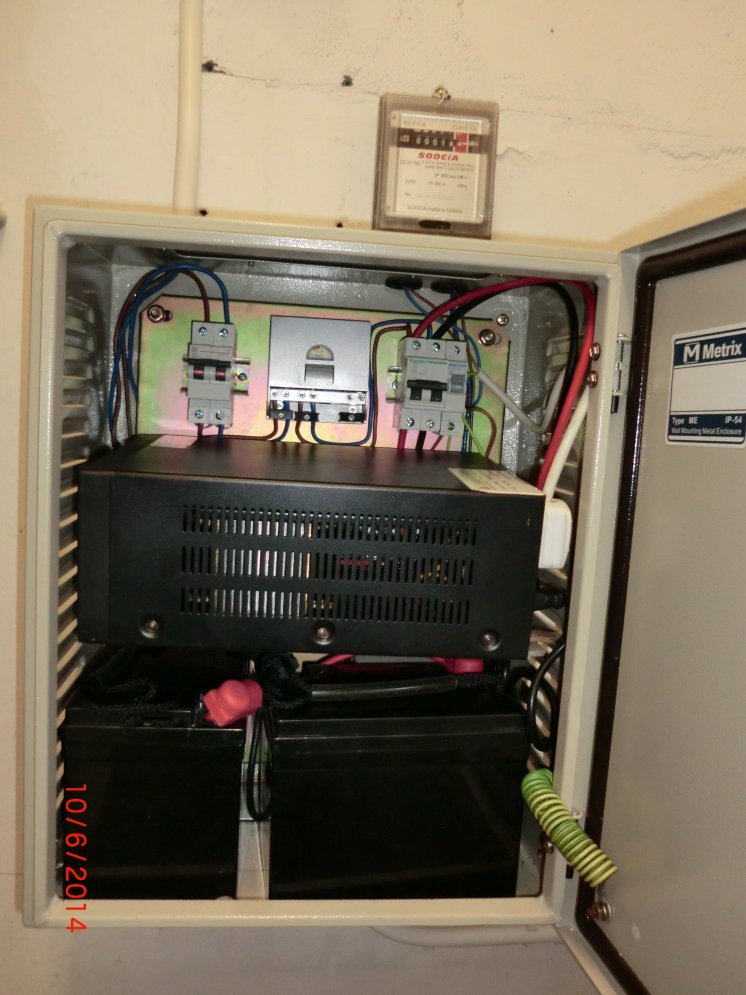

打開電箱，經中間的轉換器，把由天台引至的直流電變為交流電，下方兩個為儲電池，優先接受太陽能電力充電，不足夠時才交由市電為儲電池充電，這過程由電箱內上方的控制器指揮。

　
9.

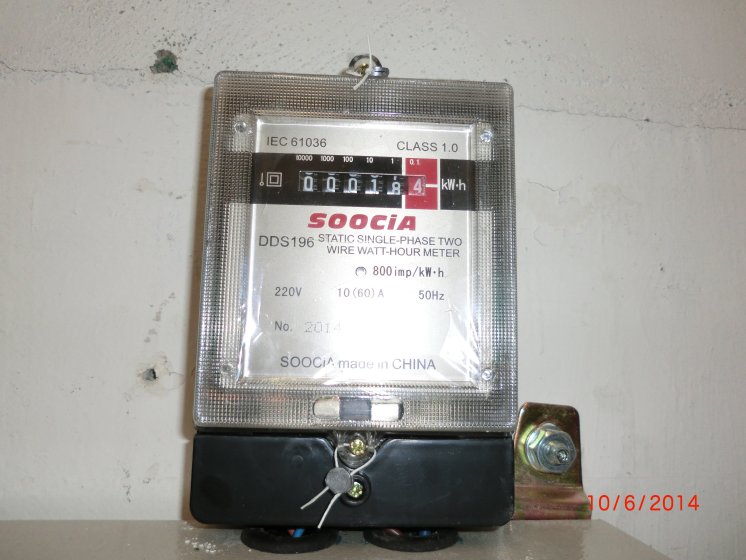

在電箱頂有一耗電計量器，計算目標電器的耗電量。

　
10.

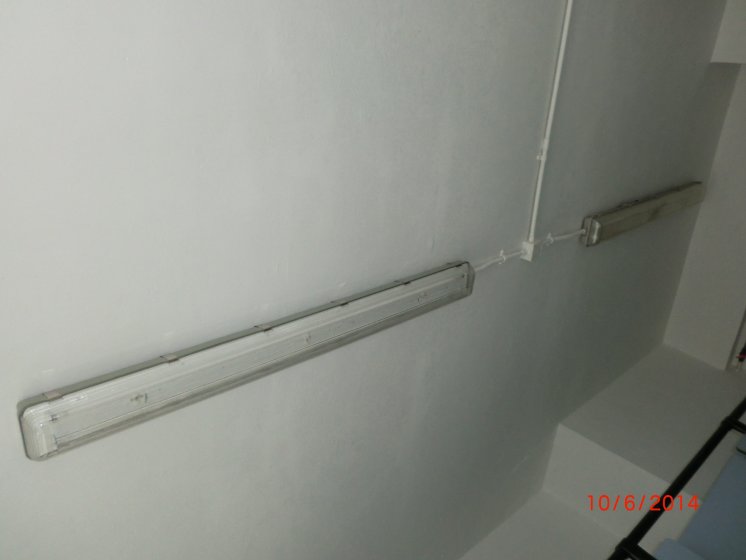

在四樓男廁天花頂的兩套照明光管便是目標電器了。
11.

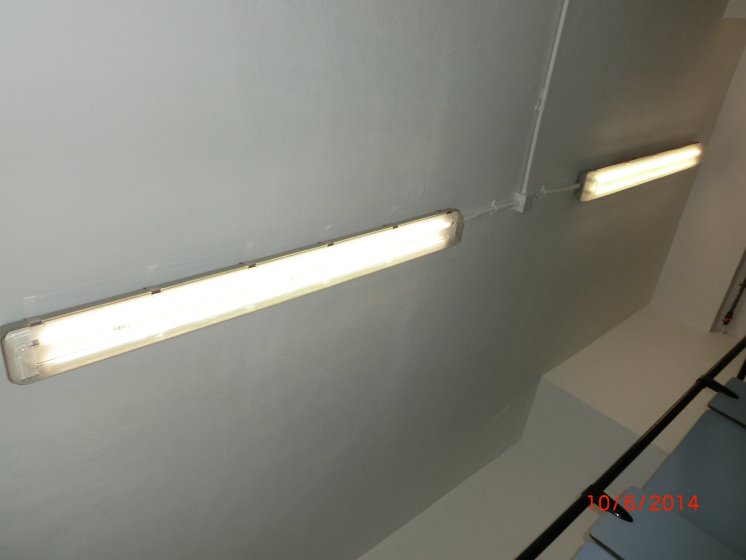

太陽能發出的電力使兩套共四支光管大放光明。
